サムソールスプリングには製品外周に、便利に使える識別表示がされております。

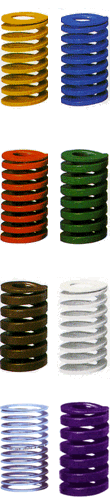

サムソールの金型スプリングは次の8つのタイプに分けられます。
軽少荷重、軽荷重、中荷重、重荷重、極重荷重、超たわみ、高たわみ、中たわみの8種類に分かれており、色を分けて表示することにより、容易に必須項目を確認し、製品の選択ができるようにしてあります。
種 類 記 号
軽少荷重 SF 黄色
軽荷重 SL 青色
中荷重 SM 赤色
重荷重 SH 緑色
超重荷重 SB 茶色
超たわみ SU 水色
高たわみ SR 灰色
中たわみ SY 紫色

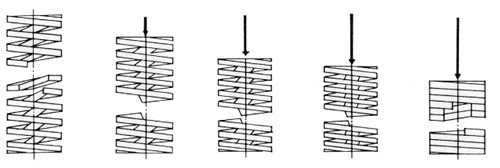

サムソール社の金型用コイルスプリングは全ての工程を厳正な品質基準を守っております。特に独自の特許方式であるワイヤリング工程においては、長さの変形や表面損傷がありません。

  Type Type Color Inside
diameter
Diameter
Available
Max. Bend
Load
*N (kgf)
min. max. min. max. min. max.
SF Yellow 8
(4)
70 10 500 40%
(1)
58.8
(6)
2255.5
(230)
50%
(0.3)
78.5
(8)
2824.3
(288)
SL Blue 8
(4)
70 10 500 32%
(1)
78.5
(8)
3814.4
(389)
40%
(0.3)
98.1
(10)
4766.0
(486)
SM Red 8
(4)
60 10 350 25.6%
(1)
107.9
(11)
5638.8
(525)
32%
(0.3)
137.3
(14)
7060.8
(720)
SH Green 8
(4)
60 10 350 19.2%
(1)
166.7
(17)
8472.9
(864)
24%
(0.3)
205.9
(21)
10591.2
(1080)
SB Brown 8
(4)
60 10 350 16%
(1)
255.0
(26)
11297.3
(152)
20%
(0.3)
323.6
(33)
14121.6
(1440)
SU Sky 10.5 43 15 300 50%
(1)
56.84
(5.8)
490
(50)

60%
(0.3)

68.4
(7)
588
(60)
SR Gray 10.5 46 15 300 50%
(1)
127.5
(13)
3579.4
(110)
55%
(0.3)
140.2
(14.3)
1078.7
(120.5)
SY Purple 10.5 46 15 300 50%
(1)
78.4
(8)
1068.2
(109)
60%
(0.3)
98
(10)
1332.8
(136)
仕 様



SF
(simple
weight
load)
10 Thousand bend
100
40%
50
45%
30
45%
SL
(light
weight
load)
10 Thousand bend
100
32%
50
36%
30
40%
SM
(medium
weight
load)
10 Thousand bend
100
25.6%
50
28.8%
30
32%
SH
(heavy
weight
load)
10 Thousand bend
100
19.2%
50
21.6%
30
24%
SB
(super
heavy
weight
load)
10 Thousand bend
100
16%
50
18%
30
20%


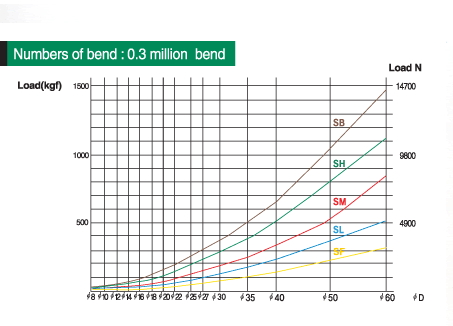

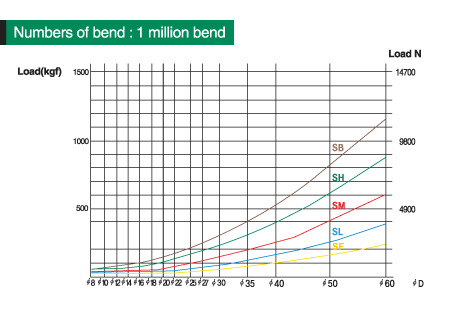

Relationship between working times of spring and description rate
1million 0.5million 0.3million Max Description Color
Lightest Load 40% 45.0% 50.0% Approx. 58.0% Yellow
Light Load 32.0% 36.0% 40.0% Approx. 48.0% Blue
Medium Load 25.6% 28.8% 32.0% Approx. 38.0% Red
Heavy Load 19.2% 21.6% 24.0% Approx. 28.0% Green
Ultra Heavy Load 16.0% 18.0% 20.0% Approx. 24.0% Brown
Super High Deflection 60% 55% 50.0% Approx. 70.0% Sky
High Deflection 50% 45% 40.0% Approx. 60.0% Gray
Middle Deflection 50% 45% 40.0% Approx. 60.0% Purple
Tolerance of Metal Mold Spring
Outer Dia. Inner Dir. Free Length Load kgf Coil Direction
below 50mm over 55mm
+0mm
-0.7mm
-0.7mm
-0.1mm
±0.5mm ±0.1% ±10% right
